HQL100智能电弧光保护系统
1 概述
中、低压母线发生短路故障时，所产生的电弧光对设备及人员会造成极大的伤害，按我国现行的继电保护设计标准，35kV及以下电压等级的母线一般未装设母线保护。然而，由于中低压母线上的出线多，操作频繁，三相导体线间距离与大地的距离比较近，容易受小动物危害，设备制造质量比高压设备差，设备绝缘老化和机械磨损，运行条件恶劣，系统运行条件改变，人为和操作错误等原因，中低压母线的故障几率比高压、超高压母线高得多。但长期以来，人们对中低压母线的保护一直不够重视，大多采用带有较大延时的后备保护来切除母线上的故障，往往使故障被发展、扩大，从而造成巨大的经济损失。
2 开关柜内部电燃弧耐受时间
IEC298标准附录AA中规定的开关柜内部燃弧时间是100ms，目前市场上销售的开关柜基本上是按照IEC298标准生产的，也就是说，开关柜可以承受的电弧燃烧时间为100ms。由于发生弧光故障在断路器动作前，故障短路电弧是一直在燃烧的，即保护动作时间加上断路器分闸时间之和，即为电弧燃烧的持续时间。也就是说，从保护开关柜方面考虑，保护动作时间应在小于100ms切除故障以防止弧光短路故障进一步发展扩大造成更大的危害。

上表为各种燃弧持续时间对设备造成的损害程度。
3 变压器的动稳定时间
据统计，一些地区110kV及以上等级的变压器遭受短路故障电流冲击直接导致损坏的事故，约占全部事故的50%以上，特别是变压器低压侧出口（低压母线）短路时形成的故障一般需要更换绕组，严重时可能要更换全部绕组，从而造成十分严重的后果和损失。国标规定的110kV及以上电压等级的变压器的热稳定允许时间为2秒，动稳定时间为0.25秒。但实际上，在低压侧出口短路故障靠过流后备保护切除的动作时间往往在2秒以上，离0.25秒的变压器的动稳定时间相差甚远。所以，可以说，继电保护的不完善也是造成变压器损坏的重要原因。

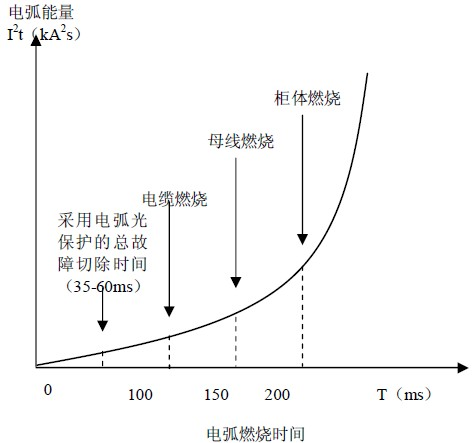

下图为各种燃弧时间下产生的电弧能量及对电力设备的损坏程度。
 电弧光一旦产生，其危害程度取决于电弧电流及切除时间，电弧产生的能量与 I2t 成指数规律快速上升。只有在极短时间内切除故障才能使设备不遭受害。若总切除时间大于 100ms，轻则设备局部烧损，重则造成开关柜爆炸以及人员伤亡，有的可能引发“火烧连营”的连锁事故。所以，为了保证变压器及母线开关设备的安全运行，根据继电保护快速性的要求，迫切需要配置专用中低压母线保护。
4 HQL100智能电弧光保护系统简介
HQL100智能电弧光保护系统完美的解决了这一问题，该系统根据检测到的电弧光信号，在极短的时间内（<1ms保护动作出口）即可切除母线（及馈线）故障，保障设备及人员安全，降低损失。
HQL100智能电弧光保护系统是我公司在长期电气自动化产品设计研发的基础上，引进国外先进技术理念研制的新一代智能型弧光保护产品。该系列产品包括HQL101主控单元和HQL102采集单元以及弧光探头及光纤。
HQL100智能电弧光保护系统通过检测开关柜内部发生故障时产生弧光这一特点，结合过流闭锁这一原理，动作快速可靠、系统配置简单、适应性强，是目前最为理想的母线保护解决方案。
弧光保护系统可接入若干个由弧光传感器传来的电弧光信号以及电流信号。弧光传感器可放置在开关设备的任何位置，通常安装在开关柜各间隔室中，也可沿母线放置。电弧光保护主要动作依据为故障产生的两个不同因素：弧光及电流增量。当同时检测到特定强度的弧光和电流增量时发出跳闸命令，并可显示故障发生的位置。逻辑原理图如下：
